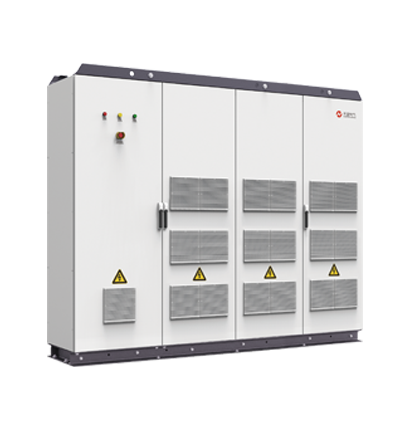

双馈变流器-1800V-风冷机型
1800V/16MW 风冷双馈
性能特征
设计成熟可靠
采用1800V系统平台,超10年三电平开发与应用经验,产品方案成熟可靠
益于整体设计
化解整机设计瓶颈,提升变流器功率密度
整机降损减重
降低系统损耗,减轻整体重量
降低系统成本
减少机组电缆用量,降低系统成本
主要参数
类别16MW
工作电压1620V~1980V
额定电流6000A
网侧频率47.5Hz~52.5Hz
网侧最大持续电流850A
网侧过载电流(1min/10min)935A
机侧频率0Hz~20Hz
机侧最大持续电流1600A
机侧过载电流(1min/10min)1760A
电网电压谐波≤5%
耐受度
电网电压不平衡ε≤8% 短期
耐受度ε≤5% 长期
整机效率≥98%
噪声<82dB
工作温度-40℃~+50℃(45℃~50℃降额)
储存温度-40℃~+70℃
海拔常规型:≤2000m,高原型:2000m~5000m
冷却方式风冷
防护等级IP23
故障穿越满足国标《风力发电机组故障穿越能力测试规程》
外形尺寸(W*H*D)(mm)3000*2200*600
