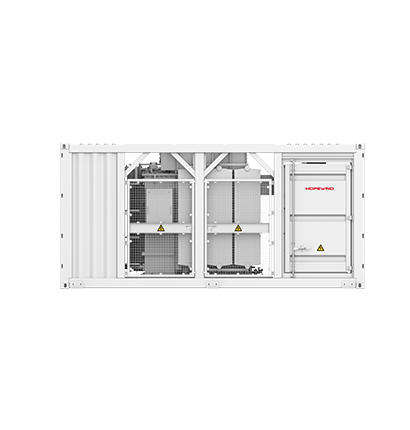

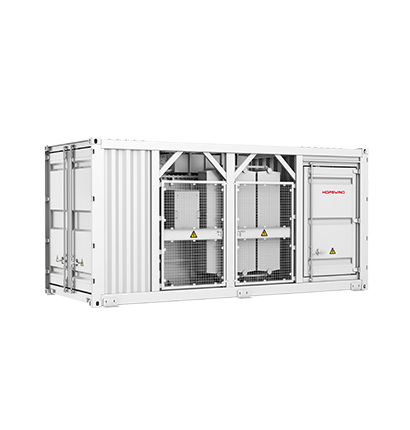

双馈变流器-1800V-风冷机型
双馈变流器
| 型号 | HPMVS-3000 | HPMVS-6000 | HPMVS-9000 |
| 逆变器型号 | HSHV385K | ||
| 逆变器数量 | 9 | 18 | 24 |
| 交流输出功率@40℃ | 3465kVA | 6930kVA | 9240kVA |
| 低压开关 | MCCB (400A / 800Vac / 3P, 9pcs) | MCCB (400A / 800Vac / 3P, 18pcs) | MCCB (400A / 800Vac / 3P, 24pcs) |
| ACB (4000A / 800Vac / 3P, 1pc) | ACB (4000A / 800Vac / 3P, 2pcs) | ACB (4000A / 800Vac / 3P, 2pcs) | |
| 额定输入电压 | 800V | ||
| 额定输出电压 | 10kV–35kV | ||
| 额定频率 | 50Hz / 60Hz | ||
| 变压器类型 | 油浸式，全密闭，Dy11 | 油浸式，全密闭，Dy11y11 | |
| 调节范围 | ±2×2.5% | ||
| 变压器油类型 | 矿物油（无PCB） | ||
| 冷却方式 | ONAN | ||
| 峰值功率 | 99% / Tier1 / Tier2 （可选) | ||
| 环网柜种类 | SF6气体绝缘, DCV or CCV | ||
| 短路阻抗(HV-LV1, LV2) | 6.50% | 8% | 9.50% |
| 辅助变压器 | 干式, 5kVA, 800V / 400V, Dyn11, H级 (可定制) | ||
| UPS | 1kVA, 30min (可定制) | ||
| 变压器测控 | 油位、油温、油压和瓦斯继电器 | ||
| 额定短路开断电流 | 20kA / 3s (可选: 25kA/1s) | ||
| 中压继保 | 50 / 51, 50N / 51N | ||
| 低压柜防雷器 | Type I+II | ||
| 防护等级 | 整机： IP54 | ||
| 变压器： IP68 | |||
| 防腐等级 | C4 | ||
| 尺寸 | 6058×2896×2438mm, 标准20尺高柜 | ||
| 重量 | <15T | <22T | <27T |
| 运行温度 | -25℃–60℃ | ||
| 相对湿度 | 0%–95% | ||
| 最大海拔 | 2,000 m | ||
| 通信方式 | Modbus-RTU / Modbus-TCP / IEC104 | ||
| 颜色 | RAL7035 | ||
| 适用标准 | IEC 62271-200/202, EN 50588-1, IEC 60076, IEC 61439-1 | ||
