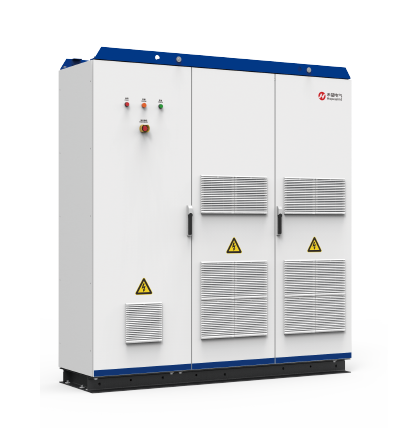

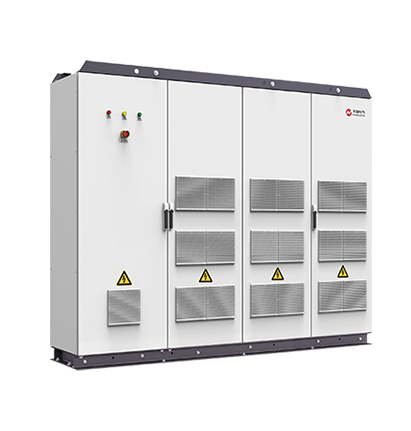

双馈变流器-690V-风冷机型
1.5MW/2.0MW/2.5MW/3.0MW/3.6MW/4.5MW/5.6MW/6.25MW
性能特征
远程监控与智能诊断
通过变流器的远程组网系统,实现风机故障的智能诊断
高功率密度
功率密度提高30%,提高机组设计灵活性
良好兼容性
适应市场需求,支持主控一体、机组辅变一体衍化
备件归一化
全系列变流器关键部件如并网接触器、风扇等设计归一,减小备件种类
优化散热设计
优化柜内散热布局,外挂散热风扇,提高变流器环境适应性
提高变流器效率
优化滤波设计,减小网侧及转子励磁电流,降低变流器损耗
主要参数
类别1.5MW2.0MW2.5MW3.0MW3.6MW4.5MW5.6MW6.25MW
工作电压552V~759V
额定电流1527A2036A2545A3083A3670A4600A5676A6312A
网侧频率47.5Hz~52.5Hz /   57Hz~63Hz
网侧最大持续电流305A420A550A650A750A1250A1500A1500A
网侧过载电流(1min/10min)336A462A605A715A825A1375A1650A1650A
机侧频率0Hz~20Hz
机侧最大持续电流580A800A1000A1100A1250A1400A1800A2000A
机侧过载电流(1min/10min)638A880A1100A1210A1375A1540A1980A2200A
电网电压谐波耐受度≤5%
电网电压不平衡度耐受度≤8%
整机效率≥97%
噪声<82dB
工作温度-40℃~+50℃(45℃~50℃降额)
储存温度-40℃~+70℃
海拔常规型:≤3000m,高原型:3000m~5000m
冷却方式风冷
防护等级IP23
故障穿越满足国标《风力发电机组故障穿越能力测试规程》
外形尺寸(W*H*D)(mm)2000*2000*6003000*2000*600

① 满足1.3倍高电压运行

② 其它频率范围详询禾望电气

③ 4000m以上解决方案详询禾望电气

* 以上①②③通用于整个双馈变流器系列
