类别 | 1.5MW (功率柜) | 1.8MW (功率柜) | 3.0MW~3.6MW | 4.XMW~5.4MW | 6.XMW~7.2MW | 8.XMW~10.0MW | 11.XMW~14.0MW | 16.XMW~20.0MW |
工作电压 | 1026V~1254V | 2台功率柜并联 | 3台功率柜并联 | 4台功率柜并联 | 6台功率柜并联 | 8台功率柜并联 | 12台功率柜并联 | |
网侧频率 | 47.5Hz~52.5Hz / 57Hz~63Hz | |||||||
网侧最大持续电流 | 900A | 1060A | ||||||
网侧过载电流(1min/10min) | 990A | 1166A | ||||||
机侧频率 | 1Hz~100Hz | |||||||
机侧最大持续电流 | 900A | 1060A | ||||||
机侧过载电流(1min/10min) | 990A | 1166A | ||||||
电网电压谐波耐受度 | ≤5% | |||||||
电网电压不平衡度耐受度 | ≤8% | |||||||
整机效率 | ≥98% | |||||||
噪声 | <80dB | |||||||
工作温度 | 环境温度:-30℃~+50℃,入水口水温:+5℃~+55℃(50℃~55℃降额) | |||||||
储存温度 | -40℃~+70℃ | |||||||
海拔 | 常规型:≤3000m,高原型:3000m~5000m | |||||||
冷却方式 | 水冷 | |||||||
防护等级 | IP54 | |||||||
故障穿越 | 满足国标《风力发电机组故障穿越能力测试规程》 | |||||||
外形尺寸(W*H*D)(mm) | 700*2200*650 | SizeA | SizeB | SizeC | SizeD | 2*SizeC | 2*SizeD |

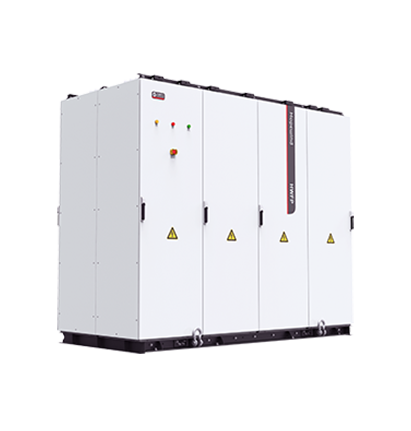

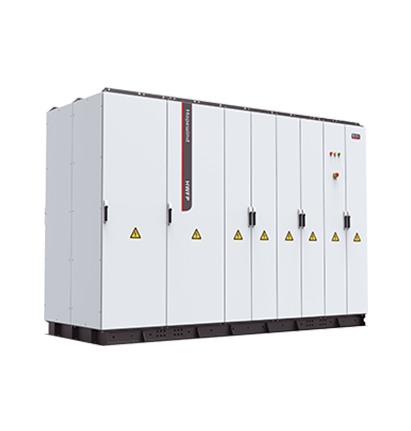

禾望电气低压三电平全功率变流器的功率柜、配电柜、水冷柜均采用归一化尺寸设计,柜间可灵活搭配布局。
3.XMW~20.0MW变流器推荐组合外形尺寸如下:
SizeA:1400*2200*1300,SizeB:2100*2200*1300,SizeC:2800*2200*1300,SizeD:3500*2200*1300
