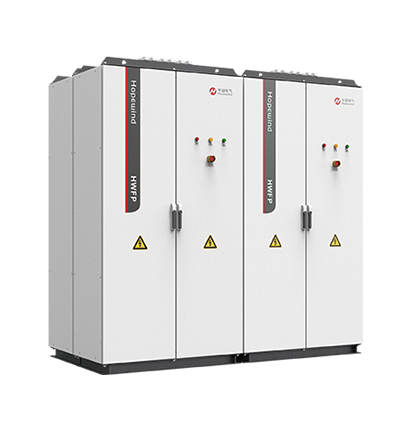

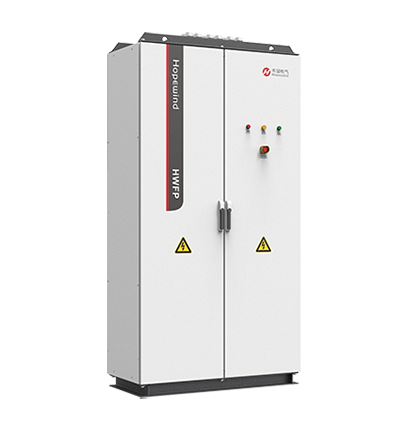

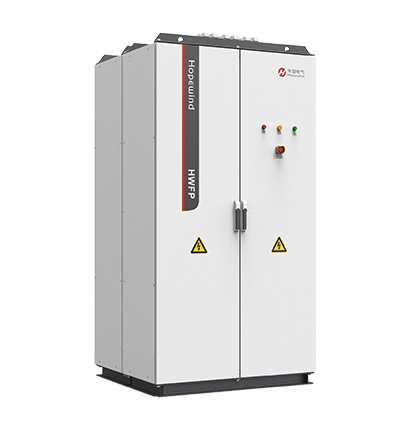

全功率变流器-690V
1.0MW/1.5MW/1.6MW/2.0~3.2MW/3.3~4.5MW/4.6~6.XMW/6.0~8.XMW/12.0MW
性能特征
海上特殊设计
海上应用经验丰富,防护、防腐、防潮、防凝露、防霉等设计完善
高功率密度&节能待机
采用新一代功率布局模式,功率密度提高100%;节能待机模式,提升发电收益
整机设计冗余
大功率多机并联应用时,一台模块机进行冗余备份,随时投入替代故障机
整机故障冗余
在线切除故障模块机,最大限度降低变流器故障带来的发电量损失
小功率投切
机组不同功率段下投入不同数量的模块机,提高 小功率下变流器效率
控制系统冗余
通过创新的控制系统架构,配置双控制系统,实现控制系统在线冗余备份
主要参数
类别1.0MW1.5MW1.6MW2.0MW~3.2MW3.3MW~4.5MW4.6MW~6.XMW6.0MW~8.XMW12.0MW
工作电压552V~759V2台并联3台并联4台并联6台并联8台并联
网侧频率47.5Hz~52.5Hz / 57Hz~63Hz
网侧最大持续电流1000A1500A1600A
网侧过载电流(1min/10min)1100A1650A1760A
机侧频率1Hz~100Hz
机侧最大持续电流1000A1500A1600A
机侧过载电流(1min/10min)1100A1650A1760A
电网电压谐波耐受度≤5%
电网电压不平衡度耐受度≤8%
整机效率≥97%
噪声<70dB
工作温度环境温度:-30℃~+50℃,入水口水温:+5℃~+55℃(50℃~55℃降额)
储存温度-40℃~+70℃
海拔常规型:≤3000m,高原型:3000m~5000m
冷却方式水冷
防护等级IP54
故障穿越满足国标《风力发电机组故障穿越能力测试规程》
外形尺寸(W*H*D)(mm)1200*2200*600

① 满足1.3倍高电压运行

② 其它频率范围详询禾望电气

③ 100Hz以上解决方案详询禾望电气

④ 4000m以上解决方案详询禾望电气

* 以上①②③④通用于整个全功率变流器系列
