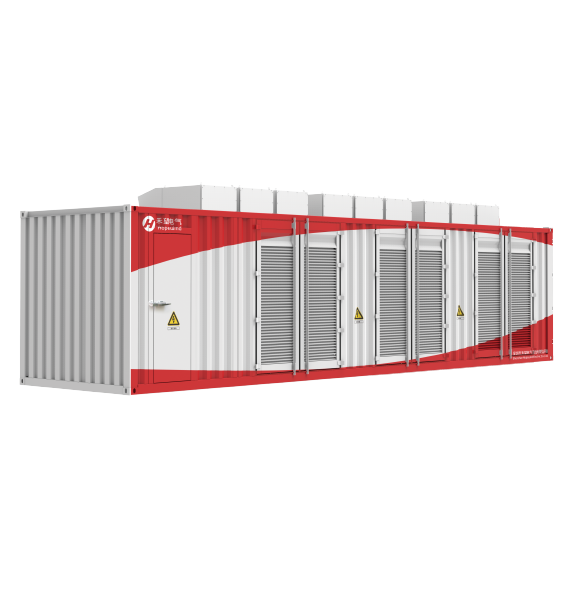

35kV户外集装箱式风冷
7Mvar~28Mvar
性能特征
节省空间
结构紧凑,模块轻巧,占地面积更小
模块化设计
功率模块冗余设计,整机持续运行能力强
多种补偿&控制灵活
补偿功能多样化,控制也更加灵活化
快速响应
运行范围更宽,响应速度更快
丰富的人机交互
人性化界面设计,全触摸屏操作
易安装运维
风冷安装维护简单,初始投资成本低,户外集装箱式现场施工简单方便
主要参数
35kV户外集装箱式风冷
额定容量(Mvar)7810121416182022242628
额定电流(A)116132165198231264297330363396429462
功率因数≥0.99(补偿容量范围内)
整机效率≥99%
无功响应时间≤5ms
过载能力110%连续过载,120%过载1min
补偿方式无功功率补偿、谐波补偿、负载不平衡补偿等
人机交互远程智能监控 / 中文液晶触摸屏(选配)
运行及控制本地控制、远程控制、调度系统
接口方式RJ45,485等
通信协议Modbus / 103 / 104规约等

外形尺寸

(长*宽*高)

(mm)

≤10000*3000*3000
重量(kg)≤15000
