双馈变流器-1800V-风冷机型
双馈变流器

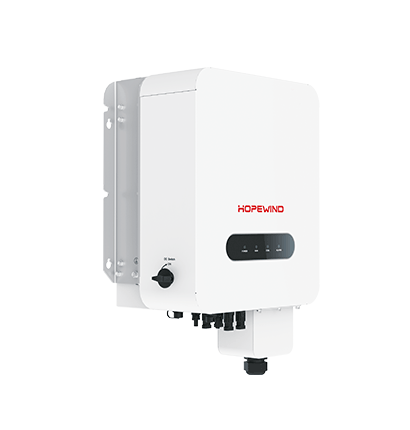

| 型号 | hopeSun 8KTL | hopeSun 10KTL | hopeSun 12KTL | hopeSun 15KTL | hopeSun 17KTL | hopeSun 20KTL | hopeSun 22KTL | hopeSun 25KTL | hopeSun 30KTL | hopeSun 33KTL | |
| 直流侧 参数 | 最大输入电压 | 1100V | |||||||||
| 启动电压 | 200V | ||||||||||
| 工作电压范围 | 200V～1000V | ||||||||||
| 满载MPPT电压范围 | 370V～850V | 450V～850V | 425V～850V | ||||||||
| 每路MPPT最大输入电流 | 20A | 26A / 20A | 30A | 40A | |||||||
| MPPT输入组串数 | 1月1日 | 2月1日 | 2月2日 | 3月3日 | |||||||
| MPPT数量 | 2 | ||||||||||
| 交流侧 参数 | 额定输出功率 | 8kW | 10kW | 12kW | 15kW | 17kW | 20kW | 22kW | 25kW | 30kW | 33kW |
| 最大有功功率（cosθ=1） | 8.8kW | 11.0kW | 13.2kW | 16.5kW | 18.7kW | 22.0kW | 24.2kW | 27.5kW | 33.0kW | 36.3kW | |
| 额定电网电压 | 400V（3W＋N＋PE / 3W＋PE） | ||||||||||
| 额定输出电流 | 11.6A | 14.4A | 17.4A | 21.7A | 24.6A | 28.9A | 31.8A | 36.1A | 43.3A | 47.6A | |
| 最大输出电流 | 12.7A | 16.0A | 19.1A | 23.9A | 27.0A | 31.8A | 35.0A | 39.7A | 47.6A | 52.4A | |
| 额定电网频率 | 50Hz / 60Hz | ||||||||||
| 功率因数 | 0.8（超前）～0.8（滞后） | ||||||||||
| 电流总谐波分量（THD） | ＜3% | ||||||||||
| 效率 | 最大效率 | 98.60% | 98.61% | 98.62% | 98.63% | 98.65% | 98.85% | 98.95% | 98.78% | ||
| 中国效率 | 98.08% | 98.10% | 98.11% | 98.13% | 98.24% | 98.33% | 98.38% | ||||
| 保护 | 浪涌保护 | 直流二级 / 交流二级 | |||||||||
| 绝缘阻抗检测 | 具备 | ||||||||||
| 残余漏电流检测 | 具备 | ||||||||||
| 组串检测 | 具备 | ||||||||||
| 输出过流保护 | 具备 | ||||||||||
| 直流反接保护 | 具备 | ||||||||||
| 防孤岛保护 | 具备 | ||||||||||
| 直流开关 | 具备 | ||||||||||
| 常规 参数 | 防护等级 | IP65 | |||||||||
| 工作环境温度 | -40℃~+60℃ | ||||||||||
| 冷却方式 | 自然冷却 | 智能风冷 | |||||||||
| 待机自耗电 | ＜1W | ||||||||||
| 最高工作海拔 | 4000m（3000m以上降额） | ||||||||||
| 显示 | LED指示灯＋APP | ||||||||||
| 通讯方式 | Wi-Fi / 4G | ||||||||||
| 直流端子类型 | MC4插拔端子 | ||||||||||
| 交流端子类型 | SC（10～16mm2） | 管型端子（16～25mm2） | OT / DT（25～50mm2） | ||||||||
| 机械 参数 | 尺寸（宽*高*深）① | 360*400*247mm | 380*450*247mm | ||||||||
| 重量 | ≤22kg | ≤25kg | ≤30kg | ≤35kg | |||||||
