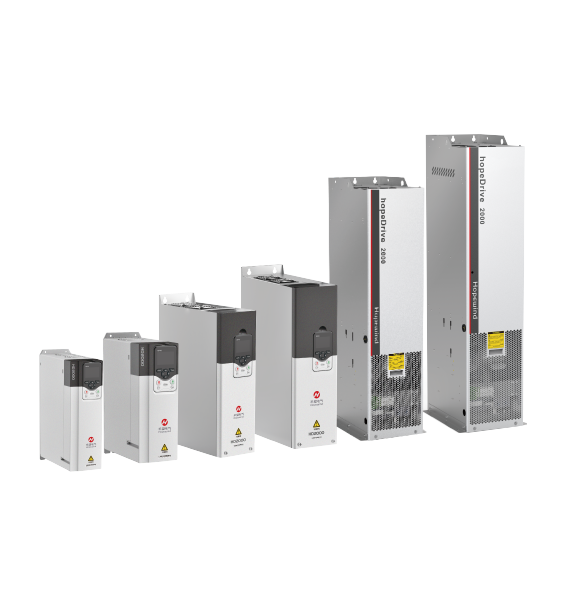

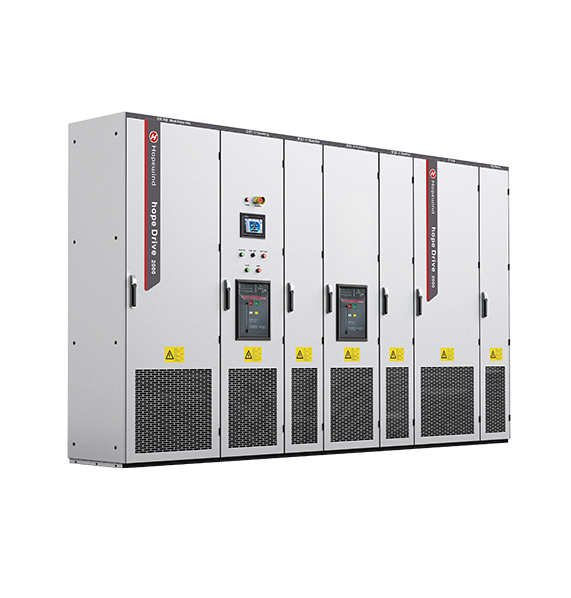

HD2000系列低压工程型变频器(风冷)
400V、690V/5.5kW~1400kW,并机最大功率可达11200kW
性能特征
工程化可靠性设计
• 控制系统,功率系统高度冗余
• 长寿命散热设计,提高风扇、电容等易损器件寿命
• 大热容散热器,提升瞬时强冲击负载适应能力
• 采用光纤连接,提高系统抗干扰能力
• 散热通道与内部元件隔离,更利于元器件防护
“积木化”设计
• 组件模块化,全部正面维护
• 无需特殊工具,维护简单便捷
• 智能故障诊断系统,快速定位
强适应性设计
• 强大的电网适应能力,支持电网宽范围输入
• 支持单轴和多轴传动
• 具备单元和单元柜系列化产品
• 支持3种不同整流方式
• 支持多种通讯协议和编码器模块
控制性能优异
• 适配异步电机、永磁同步电机
• 二象限及四象限整流方案
• 整流、逆变并机均流技术
• OLVC和CLVC控制在线自动切换技术
• 主从同步控制技术
• 负荷平衡控制技术
通讯协议&智慧软件
• 支持多种通讯协议(Profibus DP、CANopen、Profinet IO、Modbus RTU、 Modbus TCP、EtherCAT、 EtherNet 、 ControlNet和DeviceNet)
• 提供快速调试工具hopeInsight,实现在线参数设置、状态监控、智能故障录波和故障诊断等
主要参数
项目规格描述与技术数据
基本整流输入电压4:380V~480V,6:500V~690V
输入频率(50Hz/60Hz)±6%
输出电压输入电压*1.32 (满载条件)
过载能力相对基本负载电流IH_DC允许150%过载60s,最大电流Imax_DC过载5s,负载周期为300s
工作效率≥99%
保护功能过热保护、软起保护、联锁保护等等
智能整流输入电压4:380V~480V,6:500V~690V
输入频率47~63Hz
输出电压输入电压*1.3 (满载条件)
过载能力相对基本负载电流IH_DC允许150%过载60s,最大电流Imax_DC过载5s,负载周期为300s
工作效率≥98.5%
保护功能过热保护、过流保护、IGBT直通保护等
PWM整流输入电压4:380V~480V,6:500V~690V,9:1140V,A:1380V
输入频率47~63Hz
输出电压输入电压*1.5 (额定工况)
过载能力相对基本负载电流IH_DC允许150%过载60s,最大电流Imax_DC过载5s,负载周期为300s
工作效率≥98% (包括LCL滤波单元)
功率因数可调整(出厂设定为1)
保护功能过热保护、过流保护、过载保护、IGBT直通保护等
逆变额定输入电压4:410Vdc~780Vdc,6:550Vdc~1100Vdc,9:1488Vdc~2200Vdc,
A:1488Vdc~2200Vdc
输出电压0~整流器交流输入电压
输出频率0~500Hz
调速范围V/F:1:50  OLVC:1:200  CLVC:1:1000
稳速精度OLVC:0.2%  CLVC:0.01%
速度脉动OLVC:0.2%  CLVC:0.1%
启动转矩OLVC:150%(0.5Hz)  CLVC:200%(0Hz)
转矩控制V/F:不支持  OLVC:支持  CLVC:支持
转矩精度OLVC:5%  CLVC:5%
转矩响应时间OLVC:5ms  CLVC:5ms
转速响应时间OLVC:100ms  CLVC:100ms
动态速降当量OLVC:0.5%*s  CLVC:0.3%*s
环境条件温度-15℃~+40℃不降额,+40℃~+55℃降额使用
湿度5%~95%无凝露
海拔≤4000m,2000m~4000m降额使用
机械数据防振性能符合IEC 60721-3-3:2002
防护等级IP00 / IP20 / IP40
安全等级符合UL 508C-2004
冷却方式风冷、水冷
