ABB-ACS880水冷功率模块替代方案
2023-10-19

一、概述

由于ABB-ACS880水冷功率模块的全新备件采购困难、周期长、价格贵;目前市面上部分备件由第三方将老旧的ABB模块维修后拼凑而来,未经过满电流老化测试,产品质量无法保证;严重影响机组安全、稳定运行。

随着机组运行年限的增长,ABB变流器功率模块存在如下主要问题:

1、备件采购困难、周期长、价格贵。

2、后续技术升级和现场服务跟不上。

3、模块内部单板损坏数量较多。

4、运行时间长,母线电容、功率器件接近使用寿命。

为满足ABB变流器功率模块备件的使用需求,禾望开发了完全兼容ABB控制器的功率模块。该功率模块无光纤通讯板,需要将原有BINT-12C光纤通讯板拆下重新安装到新模块上。新开发的功率模块与ABB功率模块在安装结构、水管、电气接口等方面完全兼容,实现无差别替换,HWACS880模块有更优秀的电流能力,更合理的风道散热,综合性能更优。该模块不改变变流器的控制,完全兼容原变流器控制器,也不需要调整主控代码。


二、禾望解决方案

HWACS880功率模块内包含IGBT及驱动板、电源板、母线电容、霍尔传感器等,保留原ABB模块内的BINT-12C光纤通讯板,功率模块上传至BINT-12C板的温度、电流、故障反馈信号兼容原端口,并准确上传,同时准确接收BINT-12C板下发的驱动命令。新模块维护时,在不拆卸模块的情况下可直接更换直流侧供电熔丝,便于维护;新设计的风道散热可有效降低模块内单板运行温度,不破坏整机的防护性能。

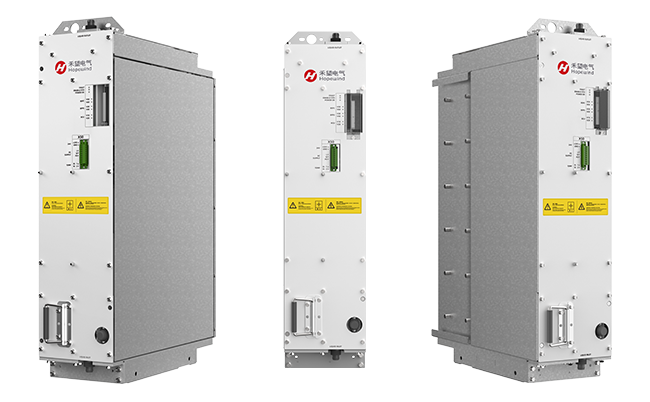

禾望模块实物如下图所示:

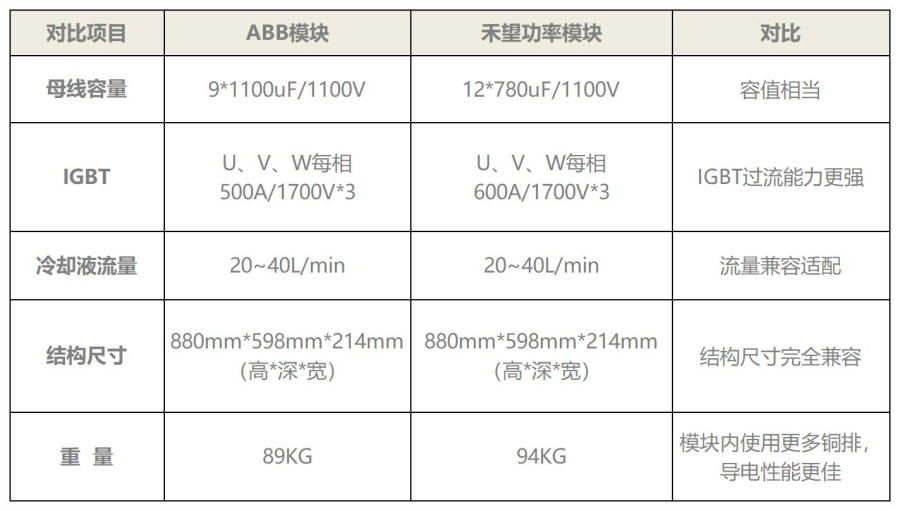

功率模块参数对比:




三、改造案例

江苏省南通市某海上风电场于2014年投入运行,使用ABB-ACS880系列风电变流器;变流器的故障数量正逐年增加,其中有接近一半故障停机是因为模块损坏导致的;该风场,2022年模块损坏数量超过30个;风场面临模块备件困难、备件采购费用高等诸多问题。

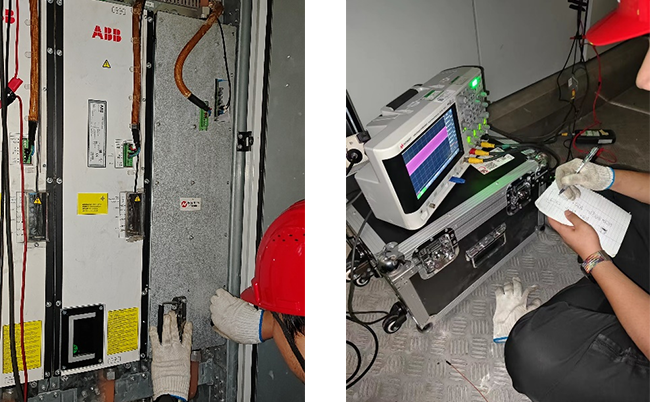

禾望电气提供全新的功率模块(HWACS880系列模块)替换方案,并开展了多项测试、验证工作,保证产品的可靠性,样机于2023年9月22日并网,高效稳定运行至今无故障;为风场的稳定运行提供了保障。

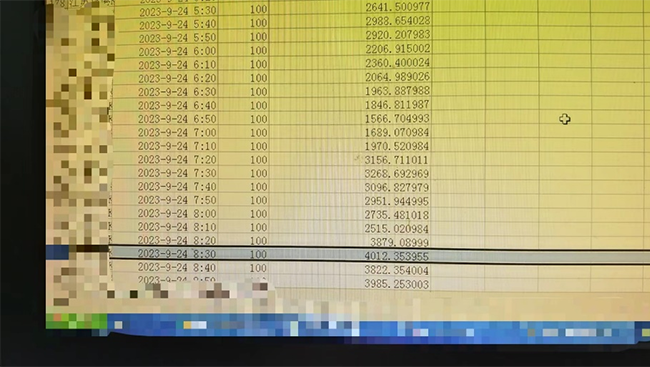

机组满发



四、禾望功率模块优势

1、 变流器模块国产化,具有更高性价比;

2、 备件充足,采购周期短;

3、 功率模块采用禾望成熟驱动单板,产品可靠性高;

4、 单板部分风道散热更佳,可有效延长单板的使用寿命;

5、 兼容原控制系统,不需要调整软件,实现无差别替换;

6、 HWACS880模块有更优秀的电流能力,模块大功率状态稳定性更强;

7、 专业的研发、服务团队,遍布全国的售后服务中心,可提供快速的售后服务。
